Como um indutor inversor solar melhora a eficiência, a estabilidade e a vida útil em sistemas fotovoltaicos modernos

A sóindutor do inversor ré um dos componentes magnéticos mais críticos dentro de sistemas inversores fotovoltaicos (PV). Afeta diretamente a eficiência de conversão, distorção harmônica, desempenho térmico e confiabilidade a longo prazo. Nas aplicações modernas de energia renovável, onde os padrões de eficiência são cada vez mais rigorosos, a seleção do design correto do indutor pode melhorar significativamente o desempenho geral do sistema.

Este guia detalhado explora como funcionam os indutores de inversores solares, por que eles são importantes em ambientes de comutação de alta frequência, como os materiais e o design impactam o desempenho e como fabricantes comoJASNfornecer soluções magnéticas avançadas para aplicações solares exigentes.

Índice

• 1. O que é um indutor inversor solar?
• 2. Por que é essencial nos sistemas fotovoltaicos modernos?
• 3. Princípio de funcionamento em inversores solares
• 4. Principais parâmetros de projeto e especificações técnicas
• 5. Materiais essenciais e seu impacto na eficiência
• 6. Gerenciamento térmico e confiabilidade
• 7. Cenários de personalização e aplicação
• 8. Como escolher o indutor inversor solar correto
• 9. Desafios e soluções comuns
• 10. Perguntas frequentes

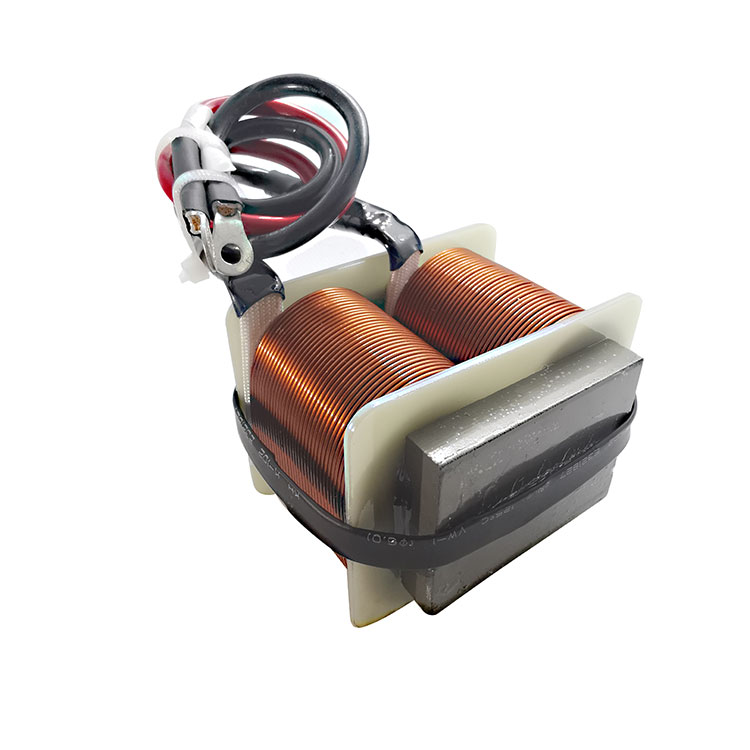

1. O que é um indutor inversor solar?

Um indutor de inversor solar é um componente magnético passivo projetado para armazenar energia elétrica em um campo magnético e liberá-la de maneira controlada durante as operações de comutação. É comumente usado em conversores boost DC-DC e estágios de inversores DC-AC em sistemas fotovoltaicos.

Em termos simples, o indutor suaviza o fluxo de corrente, suprime a ondulação e reduz a interferência eletromagnética (EMI). Sem ele, os inversores solares apresentariam produção instável, harmônicos excessivos e perdas de eficiência.

• Armazenamento de energia durante ciclos de comutação
• Redução de ondulação atual
• Filtragem harmônica
• Melhor qualidade da forma de onda
• Estabilidade aprimorada do sistema

2. Por que é essencial nos sistemas fotovoltaicos modernos?

Os sistemas de energia solar operam sob condições variáveis ​​de luz solar, o que significa que a tensão e a corrente flutuam continuamente. O inversor deve converter esta energia CC variável em uma saída CA estável e compatível com os padrões da rede.

O indutor do inversor solar desempenha um papel crucial em:

1. Aumentando a baixa tensão CC para os níveis de barramento necessários
2. Mantendo o modo de corrente contínua (CCM)
3. Atendendo aos regulamentos harmônicos da rede
4. Garantindo a confiabilidade dos componentes a longo prazo

À medida que aumenta a adoção global de energias renováveis, os componentes magnéticos de alta eficiência não são mais opcionais – eles são obrigatórios para projetos competitivos de inversores solares.

3. Princípio de funcionamento em inversores solares

Em uma topologia típica de inversor fotovoltaico, o indutor opera dentro de circuitos de comutação de alta frequência. Quando o interruptor liga/desliga é LIGADO, a energia é armazenada no núcleo magnético. Quando a chave é desligada, a energia armazenada é transferida para a carga.

Fórmula de armazenamento de energia:

E = 1/2 × L × I²

Onde:

• L = Indutância
• Eu = Atual

Este processo cíclico de armazenamento e liberação permite a regulação de tensão e a supressão de ondulação, que são fundamentais para uma conversão CC-CA eficiente.

4. Principais parâmetros de projeto e especificações técnicas

5. Materiais essenciais e seu impacto na eficiência

A seleção do material do núcleo influencia diretamente o desempenho dos indutores do inversor solar.

Núcleo de ferrite

• Baixa perda de núcleo em alta frequência
• Ideal para projetos de inversores compactos

Núcleo de Ferro em Pó

• Maior densidade de fluxo de saturação
• Adequado para aplicações de alta corrente

Núcleo Nanocristalino

• Perda de núcleo ultrabaixa
• Alta permeabilidade
• Excelente estabilidade térmica

Fabricantes avançados comoJASNconcentre-se no design magnético otimizado para reduzir as perdas de cobre e do núcleo, melhorando a eficiência do inversor além de 98%.

6. Gerenciamento térmico e confiabilidade

Os inversores solares geralmente operam em ambientes externos agressivos. As temperaturas elevadas aceleram a degradação do isolamento e reduzem a vida útil.

Estratégias térmicas eficazes incluem:

• Projeto de enrolamento DCR baixo
• Materiais de isolamento de alta temperatura
• Geometria central otimizada
• Encapsulamento para proteção contra umidade

O design térmico adequado garante 10 a 20 anos de confiabilidade operacional, correspondendo à vida útil dos módulos fotovoltaicos.

7. Cenários de personalização e aplicação

Os indutores do inversor solar são usados ​​em:

• Inversores residenciais para telhados
• Inversores string comerciais
• Inversores centrais em escala de utilidade
• Sistemas híbridos de armazenamento de energia
• Sistemas solares fora da rede

As opções de personalização podem incluir:

• Valores de indutância personalizados
• Materiais de núcleo especiais
• Estruturas de enrolamento de alta corrente
• Dimensões mecânicas compactas

8. Como escolher o indutor inversor solar correto

Guia de seleção passo a passo:

1. Determinar a frequência operacional
2. Calcule a indutância necessária
3. Identifique a corrente máxima e a tolerância à ondulação
4. Avalie as condições térmicas
5. Verifique a margem de saturação
6. Verifique a conformidade com os padrões EMI

Trabalhar com fornecedores experientes de soluções magnéticas garante uma integração ideal do projeto.

9. Desafios e soluções comuns

10. Perguntas frequentes

Q1: O que acontece se o indutor saturar?

A saturação faz com que a indutância caia drasticamente, levando a picos de corrente, superaquecimento e potencial falha do inversor.

Q2: Posso usar um indutor padrão para aplicações de inversores solares?

Não recomendado. Os indutores do inversor solar devem lidar com alta corrente, alta frequência e ambientes agressivos.

Q3: Como o valor da indutância afeta a ondulação?

Uma indutância mais alta reduz a corrente de ondulação, mas aumenta o tamanho e o custo. É necessário um equilíbrio ideal.

P4: Qual é o impacto típico na eficiência?

O design magnético adequado pode melhorar a eficiência geral do inversor em 1–3%, o que é significativo em escala de concessionária.

Conclusão

Um indutor de inversor solar é muito mais do que um componente passivo – é um elemento que define o desempenho em sistemas fotovoltaicos modernos. Da eficiência e supressão de ondulação à confiabilidade térmica e conformidade da rede, seu design impacta diretamente o sucesso do sistema.

Parceria com fabricantes experientes comoJASNgarante engenharia de precisão, materiais magnéticos otimizados e soluções personalizadas adaptadas às necessidades do seu inversor.

Se você está projetando inversores solares de próxima geração e precisa de componentes magnéticos de alto desempenho,Contate-noshoje para discutir os requisitos do seu projeto e descobrir como os indutores avançados do inversor solar podem elevar o desempenho do seu sistema.
