1000Base-T Lan Magnetic

O melhor 1000Base-T Lan Magnetics é oferecido pelo fabricante chinês Jansum Electronics. O PN G24C02SWU pode suportar a aplicação da indústria. Bem-vindo ao comprar 1000Base-T Lan Magnetics da JASN.

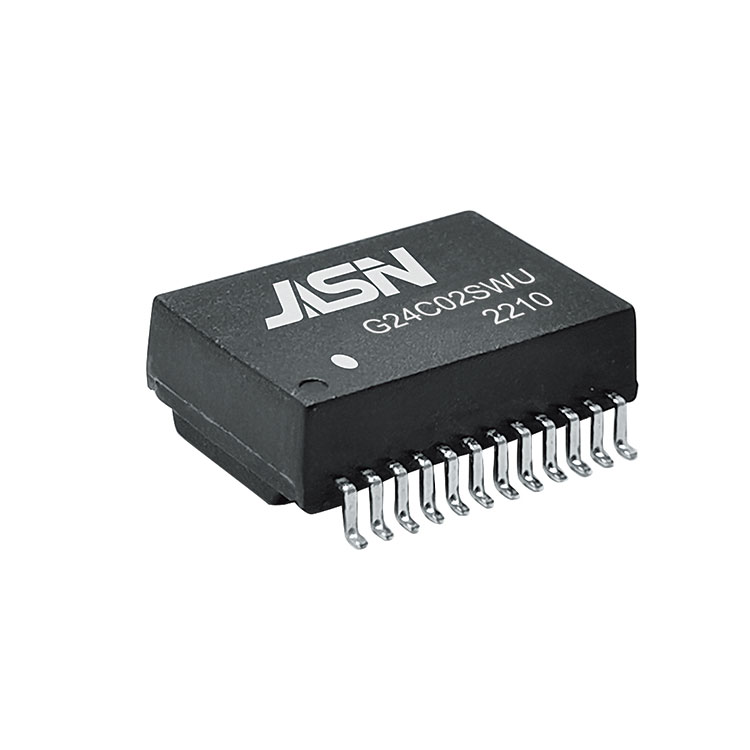

Modelo: G24C02SWU

Modelo:G24C02SWU

Compatível com o padrão IEEE 802.3ab.
Cumprir com os requisitos RoHS.
Adequado para aplicações PoE End-span com capacidade de corrente de 720mA.
Faixa de temperatura de operação: -40â a +85â.
Faixa de temperatura de armazenamento: -40â a +125â.

Especificações Elétricas @ 25â

OCL:	350uH Mín. @100KHz/0,1V com polarização de 8mA DC (-40~~+105â)
Hi-POT:	1500 Vrms
Relação de giro:	1:1±3%
LK:	0,5uH Max @100KHz/0,2V
C/S	35PF Máx @100KHz/0,2V
D.C.R:	1,2 ohm máx.
Perda de inserção:	1-100MHz: -1,0dB Máx.
CMMR	2MHz			30-200MHz
	-50dB MIN			-15+20*log (f/200) dB Tipo
DCR (meio enrolamento secundário)	0,65 Ohms Máx.
Conversa Cruzada:	1 MHz			10-100MHz
	50dB MIN			-55+22*log (f/10) dB MIN
Perda de retorno:	1-30MHz	40MHz	50MHz		60-80MHz	80-100MHz
	-18dB Mín.	-14,4dB Mín.	-13,1dB Mín.		-12dB Mín.	-10dB Mín.
