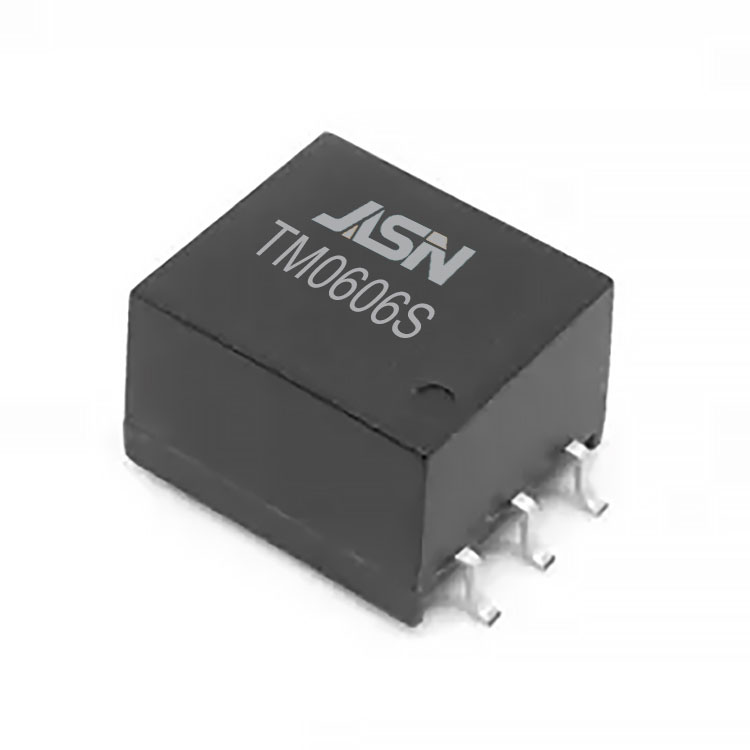

● Cumprir os requisitos RoHS
● Conformidade com J-STD
1.J-STD-002: Soldabilidade no perfil de refluxo 245C
2.J-STD-020:Nível 1,Sem sensibilidade à umidade
3.J-STD-075:R7, 245C Maximun através de solda por refluxo
●Coplanaridade:0,1[0,004]Máx.
●Categoria de isolamento: Básico
●Tensão de funcionamento: 1000VDC
●Distância de fuga: 10 mm mínimo
●Distância de folga: 7 mm mínimo
●Faixa de temperatura operacional: -40C a +125C.
●Faixa de temperatura de armazenamento: -50C a +125C.
PAPÂMETRO |
ESPECIFICAÇÕES |
||
POLARIDADE |
POR ESQUEMA |
||
ISOLAMENTO ENTRADA-SAÍDA |
4300 VCC POR 60 SEGUNDOS |
||
INDUTÂNCIA (OCL)100KHZ 100mV-40C a +125C |
150uH mínimo, 370uH máximo |
||
PERDA DE INSERÇÃO |
1-60MHz |
80MHz |
125MHz |
- 1,0dB MÁX. |
- TIPO 1,25dB |
-3,0dB MÁX. |
|
PERDA DE RETORNO SAL=100OHMS |
4MHz |
30-80MHz |
|
-16dB MÍN. |
-14+20LOG10(F/30MHZ)dB MIN |
||
RELAÇÃO DE TURNOS 6-4:1-3 |
1:1±2% |
NOTA:F é frequência em MHZ
