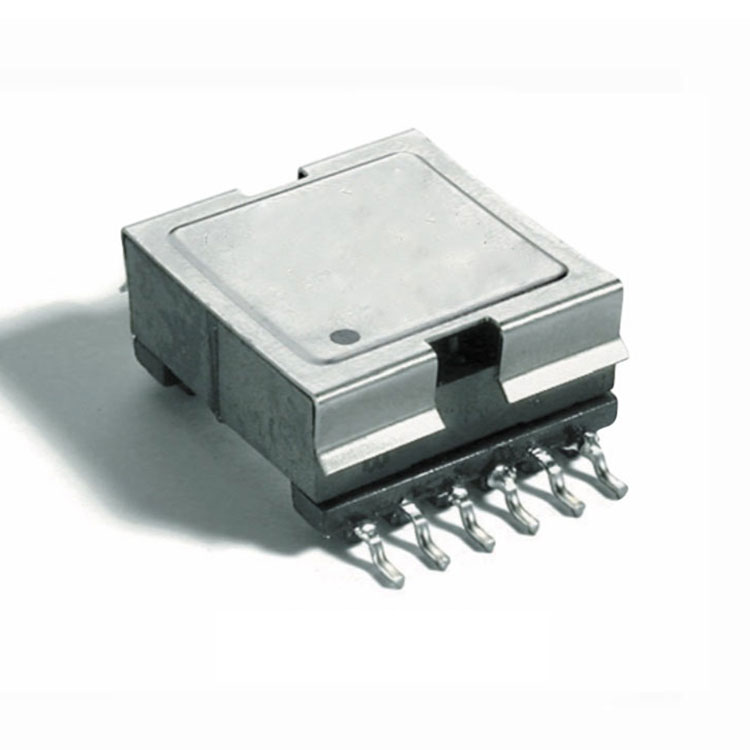

Magnetismo de energia

Você pode ter certeza de comprar Power Magnetics da fábrica JASN e ofereceremos o melhor serviço pós-venda e entrega pontual.

Modelo: EFD2002-002

Modelo:EFD2002-002

Enviar consulta

Baixar PDF

Preço baixo no atacadoMagnetismo de energiaFeito na china. JASN é um grandeMagnetismo de energiafabricante e fornecedor na China.



Magnetismo de energia


Característica


Cumprir com os requisitos RoHS.
Faixa de temperatura de operação: -40â a +125â.
Faixa de temperatura de armazenamento: -40â a +125â.


Especificações Elétricas @ 25â




OCL:

Pino 1,2-3,4 = 42uH±10%. @100KHz/0,1V

Pino 1,2-3,4 = 37,8uH Min. @100KHz/0,1V,2,6A



Relação de giro:

Pino 1,2-3,4:12,11,10-,9,8,7 = 3:1±3%. @100KHz/1,0V

Pino 1,2-3,4:5-6 = 3:1±3%. @100KHz/1,0V

LK:

Pino 1,2-3,4 (curto7,8,9,10,11,12,5,6) = 0,65uH Max @ 100KHz/0,1V





D.C.R:

Pino 1,2-,3,4 = 60m© Máx.

Pino 5-6 = 195mΩ Max.

Pino 12,11,10-9,8,7 = 15mΩ Max.



Hi-POT:

PRI--SEC: 1500V AC/5mA/1S.

PRI,SEC--NÚCLEO: 500V AC/5mA/1S.
